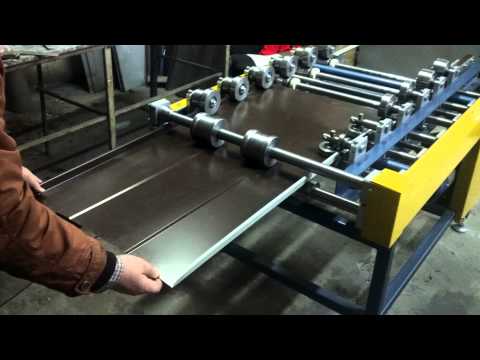

Фальцепрокатный станок – это оборудование предназначено для работы с тонколистовым металлом и применяется для изготовления фальцевой кровли. Фальцепрокатный станок, широко применяется при изготовлении таких изделий как: дымоходы, воздуховоды и системы водосточных труб. Фальцегибочный станок,  используется для формирования таких крепежных соединений как : лежачий фальц, угловой,  защелочный, стоячий фальц и других соединений.

Фальцепрокатный станок для водосточных труб, для воздуховодов, для дымоходов  – это основное оборудование для производства такого рода изделий. Фальцепрокатный кровельный станок – оборудование для изготовление кровли посредством формирования фальцовых соединений. Конструкция станка состоит из:  основания, привода и формообразующих (сменных) роликов, благодаря которым и фрмируется конкретный вид соединения.

Фальцепрокатный станок позволяет изготавливать различный профиль по краям листа или заготовки из оцинкованной стали включая листы с полимерным покрытием. Так же с помощью фальцепрокатного станка изготавливают ребра жесткости (полукруг, трапеция), декоративных изгибов при изготовлении кровель, позволяет прокатывать фальцевые замки. Мобильность и компактность позволяет использовать фальцепрокатный станок непосредственно в местах монтажа кровли или водосточных систем. Российские фальцепрокатные станки очень неприхотливы, не требуют специально обученного персонала, имеют надежную усиленную конструкцию, защищены от умеренных внешних воздействий. Производительность фальепрокатного станка зависит от толщины обрабатываемого материала и сложность выполняемых работ. Дополнительная комплектация может включать в себя сменные ролики, ножи для отрезания.



Фальцепрокатный станок LC-12DR

АКЦИЯ! бесплатная доставка по России

Фальцепрокатный станок LC-12DR способен осуществлять 5-ть различных операций без предварительной замены роликов. Фальцепрокатный станок LC-12DR оснащен кромкогибочным устройством, колесами для мобильности. Станок легко управляется имеет низкий уровень шума. Данное оборудование отличное соотношение технических возможностей и стоимости - идеально подходит для начального производства т.к. имеет короткий срок окупаемости.



Виды соединений





Характеристика

Значение

Тип привода

электрический

Максимальная толщина металла, (400Н/мм2), мм

1,2

Скорость, м/с

10

Количество пар роликов, шт

7

Габариты (ДШВ), мм

9806501200

Масса, кг

250

Потребляемая мощность, кВт

2,2

Напряжение В/Гц

380/50

Цена с НДС, руб.

161 500



 Фальцегибочный станок LC12R не имеет дополнительный комплект роликов для формирования соединительной рейки - 129 000 руб. с НДС



Фальцепрокатный станок СТД-11019М



Обрабатываемые стали: низкоуглеродистая сталь до Ст20, оцинкованная сталь, в том числе нержавеющая сталь с толщиной от 0,5…1,2 мм.













Стандартная комплектация роликами: для длинного углового фальца, для короткого углового фальца (требуют осадки) и лежачего фальца. Рисунки  № 1, 2, 3.

Под заказ станки комплектуются роликами: плоской соединительной рейки – 4, длинного углового фальца с защелочным замком – 5, короткого углового фальца с защелочным замком – 6, угла – 7, швеллера -8, открытого профиля – 9 и 10, кровельный профиль – 11 и 12.































Характеристика

СТД-110019М

Толщина листа, мм

0,5..1,2

Диаметр роликов, мм

72

Расстояния между валами, мм

112

Скорость прокатки, м/мин

8

Рабочие ролики (пара), шт.

9

Мощность эл. двигателя, кВт

1,5

Габариты ДВШ, мм

16365601006

Масса, кг

250

Получаемый профиль, стандартный комплект рис.

1,2,3

Дополнительный комплект роликов рис.

4,5,6,7.1,7.2,8,9.1,9.2,10,11,12

Цена с НДС, руб.

159 900





Станок для изготовления кровли ФПС

Станок для изготовления кровли используется на объектах по устройству фальцевой кровки с двойным стоячим фальцем из рулонного и листового материала. Конструкция станка предусматривает изготовление фальцевой кровли во всю длину скатов без дополнительных соединений. Станок для изготовления кровли незаменим как в серийном производстве кровли в стационарных условиях, так и в индивидуальном строительстве.





Характеристика

Значение

Толщина листа, мм

0,5…0,7

Ширина листа, мм

625

Рабочие валы (пара)

5

Высота фальца, мм

25

Скорость прокатки, м/мин

8

Мощность электродвигателя, кВт/В

1,1/380

Масса станка, кг

160

Габариты станка (ДВШ), мм

1470950800

Разматывающее приспособление (ДВШ), мм

914560165

Масса, разматывающего приспособления, кг

30

Цена с НДС, руб. в комплекте с разматывателем

165 900





Виды фальцев:

 Лежачий фальц (продольный) используется для изготовления водосточных труб и воздуховодов прямоугольного и круглого сечения







Питтсбургский фальц (угловой) – наиболее удобный способ при изготовлении прямоугольных воздуховодов прямых участков и фасонных изделий.

































Защелочный фальц – эффективная сборка воздуховодов прямоугольного сечения. Для снижения транспортных расходов такие воздуховоды собирают уже на строительной площадке.







Закрытый угловой фальц – пенальный способ соединения заготовок коробчатых конструкций. Производство только прямых участков.







Стоячий фальц – применяется как ответная часть Питтсбургского фальца. Двойной стоячий фальц используется для продольного соединения картин при изготовлении воздуховодов прямоугольного (большого) сечения, данный вид соединения придает дополнительную жесткость конструкции.







“С” рейка – наиболее простой способ соединения воздуховодов прямоугольного сечения, что гарантирует снижение себестоимости продукции. Высокая эффективность при прокладке каналов воздуховодов в ограниченном пространстве.

































“S” шина – формируетт более герметичное соединение чем “С” рейка, самый лучший способ при монтаже воздуховодов в условиях ограниченного доступа.
